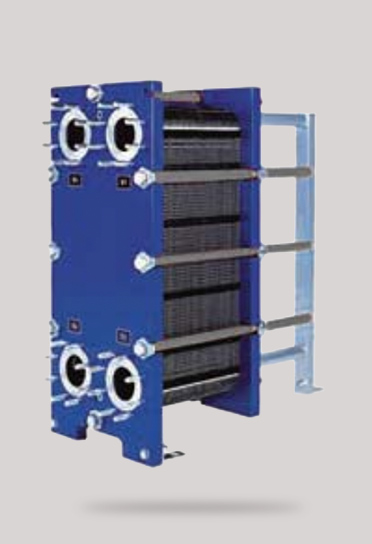

El BERMO BP100 es un intercambiador de calor a placas gaxetado de mayor porte que el BP60, desarrollado para servicios de enfriamiento, calentamiento y recuperación térmica. Mantiene el mismo principio de funcionamiento por placas corrugadas y canales alternados, pero con una capacidad de transferencia significativamente superior y opciones constructivas diferenciadas en conexiones y materiales de placas, según versión.
Características principales
- Diseño de placas corrugadas para maximizar la turbulencia y la transferencia térmica.
- Construcción gaxetada con direccionamiento alternado de fluidos.
- Equipo apto para bajas y altas vazões/caudales.
- Fácil ampliación de capacidad mediante modificación del paquete de placas.
- Fácil limpieza y mantenimiento.
- Diseño orientado a alta performance térmica.
- Materiales compatibles con múltiples fluidos de proceso.
Componentes y soluciones disponibles
- Placas en: AISI 316, AISI 304, Titanio y Hastelloy.
- Gaxetas en: NBR, EPDM, Viton y Viton GS.
- Conexiones: con inserto metálico o bridadas.
- Sistema estructural compuesto por placa fija, placa móvil, barras guía, pies de apoyo y tornillos de apriete.
- Fijación de gaxeta tipo clip.
Datos técnicos
- Tipo: intercambiador de calor a placas gaxetado.
- Área máxima de transferencia:
- BP100B: 90 m²
- BP100H: 60 m²
- Presión de trabajo: hasta 10 bar.
- Temperatura de operación: -15 a 220 °C.
- Fluidos de servicio: líquidos, vapor y gases.
- Aplicaciones declaradas: resfriamiento, aquecimento y recuperadores.
- El dimensionamiento depende de:
- caudal o carga térmica,
- gradiente térmico,
- propiedades físicas del fluido,
- presión requerida,
- pérdida de carga máxima permitida,
- temperatura de entrada y salida.
Aplicaciones comunes
- Sistemas de enfriamiento de proceso.
- Sistemas de calentamiento industrial.
- Recuperación térmica en servicios de mayor capacidad.
- Intercambio térmico en procesos con líquidos, vapor y gases.
- Instalaciones que requieren mayor área de transferencia que la serie BP60.
