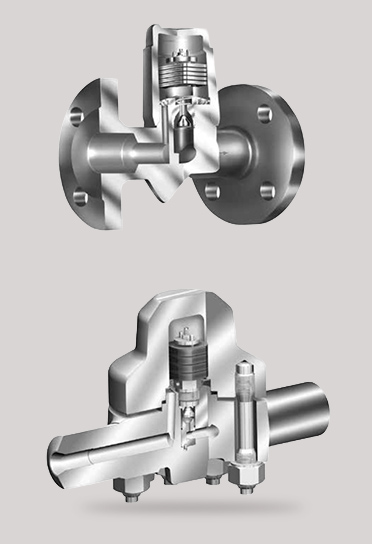

La ARI CONA B es una trampa de vapor bimetálica termostática para descarga de condensado desde levemente hasta altamente subenfriado. Utiliza un controlador bimetálico resistente a la corrosión y al golpe de ariete, con purga automática de aire durante la puesta en marcha y operación. La familia incluye múltiples ejecuciones por material, presión nominal y tipo de conexión, cubriendo desde servicios estándar hasta aplicaciones de muy alta presión.
Características principales
- Descarga de condensado subenfriado con regulación termostática por bimetal.
- Purgado automático de aire durante arranque y operación.
- Alta robustez y resistencia a water-hammer / golpe de ariete.
- Check valve integrado.
- Disponible con filtro interno y, en ciertas variantes, con filtro externo (serie 601 Y).
- Instalación en cualquier posición, excepto con tapa/cap hacia abajo.
- Subenfriamiento regulable en forma continua según instrucciones de operación.
- En varias ejecuciones, el controlador puede reemplazarse sin desmontar la tubería.
Componentes y soluciones disponibles
- Versiones con cuerpo en:
- hierro fundido gris (PN16),
- acero forjado / acero para alta temperatura / acero inoxidable (PN40),
- aceros para alta temperatura y aleaciones especiales en rangos superiores de presión.
- Ejecuciones con:
- filtro interno (Fig. 600),
- filtro externo (Fig. 601 Y, según versión).
- Conexiones disponibles, según versión:
- bridadas,
- roscadas,
- socket weld,
- butt weld,
- union con extremos para soldar en algunas ejecuciones PN16.
- Opciones en ciertas versiones PN40:
- filtro externo con blow down valve,
- válvula esférica para blow down con filtro interno.
Datos técnicos
- Tipo: trampa de vapor bimetálica / termostática.
- Rango de presión nominal de la familia: desde PN16 hasta PN630, según ejecución.
- Diámetros nominales: desde DN15 a DN50, según presión y versión.
- Presión diferencial admisible: variable según controlador; en la familia se indican controladores R13, R22, R32, R46, R56, R90, R130, R150, R220, R270 y R320, según rango de presión.
- Temperatura de entrada: según material y presión, llegando en las versiones de alta presión hasta 650 °C en tablas de diseño para determinadas aleaciones y configuraciones.
- Materiales de construcción: varían con la presión nominal e incluyen 1.0460, 16Mo3, 1.4541, 13CrMo4-5, 10CrMo9-10, 11CrMo9-10, 1.4903 y 1.4901, según ejecución.
Aplicaciones comunes
- Drenaje de líneas de vapor.
- Servicios con requerimiento de evacuación de condensado subenfriado.
- Sistemas expuestos a golpe de ariete.
- Aplicaciones de media, alta y muy alta presión.
- Instalaciones industriales donde se requiera una trampa robusta, ajustable y apta para diferentes configuraciones de conexión.
