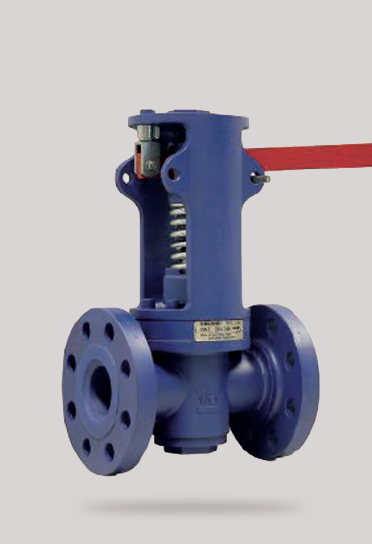

Las ARI DF-40 y DFA-40 son válvulas de descarga intermitente de fondo para calderas, diseñadas para la remoción periódica de lodos, barros y residuos acumulados en el fondo del cuerpo de la caldera o de recipientes sometidos a presión. Su función es evitar la acumulación progresiva de impurezas que, al concentrarse en el fondo, pueden generar tensiones térmicas, sobrecalentamiento localizado y deterioro prematuro del equipo.
La versión DF-40 opera en forma manual mediante palanca, mientras que la DFA-40 incorpora accionamiento neumático, normalmente asociado a temporizador. El fabricante indica además que una válvula manual puede convertirse fácilmente en versión neumática en campo, sin necesidad de herramientas especiales ni procedimientos de fábrica.
Características principales
- Diseñadas específicamente para purga intermitente de lodos y sedimentos en el fondo de calderas.
- Adecuadas para la remoción de residuos en calderas, recipientes a presión y equipos similares.
- Disponibles en versión manual (DF-40) o neumática (DFA-40).
- La versión manual puede reconvertirse en campo para accionar con actuador neumático.
- Diseño de cuerpo y trim streamlined, orientado a una remoción rápida y eficiente de barro o suciedad del fondo de la caldera.
- Materiales internos endurecidos y resistentes al desgaste para soportar una de las aplicaciones más severas en servicio de calderas.
- Cierre por combinación de fuerza de resorte + presión de caldera, con acción flow-to-close, asegurando estanqueidad.
- Alta resistencia frente a golpes de ariete y sobrepresiones transitorias.
Componentes y soluciones disponibles
- DF-40: ejecución con palanca manual suministrada de fábrica.
- DFA-40: ejecución con actuador neumático.
- Posibilidad de acoplar actuador neumático opcional a una DF-40 instalada.
Materiales principales:
- Cuerpo, tapa y bonete: acero al carbono ASTM A216 WCB.
- Anillo de asiento: acero inoxidable tipo 420.
- Obturador / plug: acero inoxidable tipo 420 tratado térmicamente.
- Empaquetadura: PTFE.
Repuestos indicados:
- Juntas de cuerpo
- Anillos de empaquetadura
- Diafragma
Datos técnicos
- Tipo: válvula de descarga intermitente de fondo para calderas.
- Modelos: DF-40 manual / DFA-40 neumática.
- Tamaños disponibles: DN40 y DN50; equivalentes 1½” y 2”.
- Límite de presión de operación: 21 bar.
- Temperatura máxima de operación: 220 °C.
- Suministro de aire para actuador neumático: 5 bar, aire seco, libre de polvo y aceite.
- Conexiones extremas:
- bridas ANSI B16.5 Class 150
- bridas ANSI B16.5 Class 300
- bridas DIN PN16/40 RF
- Longitud face-to-face (L): 216 mm para todas las combinaciones de DN y bridas indicadas.
- Peso aproximado de la válvula:
- DN40: entre 16 y 18 kg según brida
- DN50: entre 17 y 19 kg según brida
- Peso aproximado del actuador: 5,0 kg.
Aplicaciones comunes
- Purga de fondo de calderas.
- Eliminación periódica de barros, lodos y partículas acumuladas.
- Servicio en recipientes a presión y equipos similares.
- Sistemas de generación de vapor donde se requiera descarga intermitente controlada.
- Instalaciones que necesiten automatizar la purga mediante accionamiento neumático temporizado.
