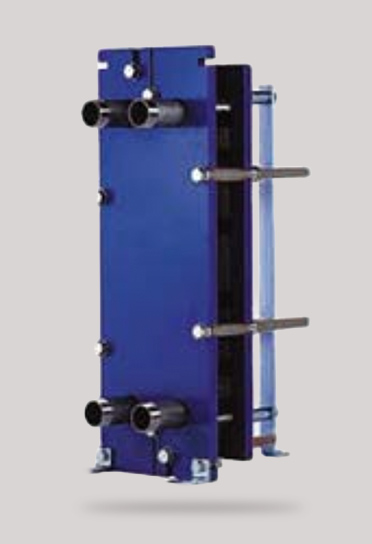

El BERMO BP60 es un intercambiador de calor a placas gaxetado diseñado para aplicaciones de enfriamiento, calentamiento y recuperación térmica. Su construcción utiliza placas metálicas corrugadas con canales alternados para los dos fluidos, lo que incrementa la turbulencia y mejora la eficiencia de transferencia de calor. El paquete de placas se monta entre una placa fija y una placa móvil, comprimido mediante tornillos de apriete, permitiendo además la ampliación o adecuación del equipo según requerimiento de proceso.
Características principales
- Diseño de placas corrugadas para alta eficiencia térmica.
- Construcción gaxetada, con juntas que sellan y direccionan los fluidos en canales alternados.
- Diseño compacto con ahorro de espacio.
- Posibilidad de ampliación mediante adición de placas.
- Adecuado para bajas y altas vazões/caudales, según dimensionamiento.
- Mantenimiento simplificado por fácil limpieza y desmontaje.
- Compatible con distintas configuraciones de proceso en función de caudal, propiedades físicas, pérdida de carga y gradiente térmico.
Componentes y soluciones disponibles
- Placas en: AISI 316, Titanio y Hastelloy.
- Gaxetas en: NBR, EPDM, Viton y Viton GS.
- Conexiones: roscadas o bridadas.
- Sistema estructural con placa fija, placa móvil, barra superior de transporte, barra guía inferior, columna de soporte y tornillos de apriete.
- Fijación de gaxeta tipo clip.
Datos técnicos
- Tipo: intercambiador de calor a placas gaxetado.
- Aplicaciones declaradas por fabricante: resfriamiento, aquecimento y recuperadores.
- Área máxima de transferencia: 38 m².
- Presión de trabajo: hasta 10 bar.
- Temperatura de operación: -15 a 220 °C.
- Fluidos de servicio: líquidos, vapor y gases.
- El dimensionamiento se define según:
- caudal o carga térmica,
- gradiente de temperatura,
- propiedades físicas del fluido,
- presión de trabajo deseada,
- pérdida de carga máxima permitida,
- temperatura de entrada y salida de los fluidos.
Aplicaciones comunes
- Sistemas de enfriamiento industrial.
- Sistemas de calentamiento de proceso.
- Recuperación de energía térmica.
- Intercambio térmico en servicios con líquidos, vapor o gases.
- Instalaciones que requieren un equipo compacto y ampliable.
